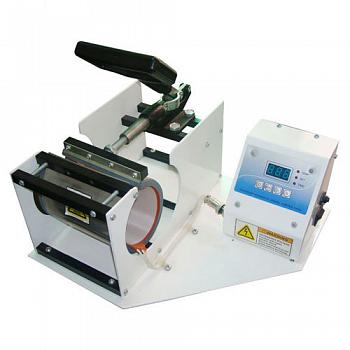

Термопресс кружечный SB 04A
Термопресс кружечный предназначен для переноса изображений на кружки и другие твердые изделия цилиндрической формы. Аппарат очень удобен и прост в эксплуатации, а так же имеет прочную конструкцию. Оборудование может использоваться при изготовлении сувенирной продукции, индивидуализации посуды или корпоративных предметов. Аппарат оснащен цилиндрической формой рабочего элемента и гибким нагревательным элементом. Благодаря уникальной системе контроля температуры и времени в виде микрочипа, обеспечена большая точность и скорость настроек. Рабочая зона выполнена из тефлона — идеально подходит для термосублимации. Надежная конструкция, продуманная эргономика, высочайшее качество сборки и окраски — гарантируют многолетнюю и бесперебойную работу термопресса. Усилие пресса может меняться механически с помощью ручного регулятора.
Преимущества:
- Цифровое управление
- Стальной корпус
- Полное покрытие кружки нагревательным элементом
- Возможность замены нагревательного элемента
Основные технические характеристики:
Таймер: 1-999 сек
Температурный режим: 1-399°С
Напряжение: 220 В
Гарантия: 3 месяца
ИНСТРУКЦИЯ
Назначение
Термопресс прeдназначен для производства широкого ассортимента сувенирных и подарочных изделий, таких как подарки ко дню рождения, свадьбе, в ознаменовании окончания учебного заведения, призы на соревнованиях, и т.п. Используя термопресс, конструкция которого оптимизирована для применения в технологии термо-сублимационного переноса, можно наносить изображения с фотокачеством на изделия цилиндрической формы с полимерным покрытием: кружки, чашки , бутылки и т..п. Перед включением пресса обязательно прочитайте инструкцию.
Меры безопасности
• Пресс должен быть установлен на прочный устойчивый стол.
• Используется высокое напряжение, поэтому заземление обязательно.
• Перед первым включением проверьте отсутствие внешних механических повреждений и нарушений изоляции электрических соединений.
• Никогда не включайте прибор в сеть при обнаружении дефектов электрических соединений.
• Будьте внимательны. Во избежание ожогов не прикасайтесь к нагревательным элементам.
• Когда выключаете пресс из розетки, не тяните за кабель – возьмите вилку и аккуратно выньте её из розетки.
• При работе с прибором руки должны быть сухими, рекомендуется работать в тонких х/б перчатках.
• Следите за тем, чтобы кабель не находился в соприкосновении с острыми плоскостями и с нагретыми поверхностями, так как это может привести к нарушению его целостности.
• Используйте только исправные, рассчитанные на ток не менее 10 А сетевые удлинители и тройники.
• Периодически проверяйте кабель на предмет механических повреждений.
Условия хранения и эксплуатации
Условия хранения и эксплуатации данного оборудования должны соответствовать нормальным значениям климатических факторов окружающей среды:
Температура плюс 25±10ºС
Относительная влажность воздуха 45÷80%
Атмосферное давление 84,0 – 106,7кПа (630 – 800мм.рт.ст.)
Тип атмосферы - условно чистая, пыль кварцевая - не более 50мкм.
Условия эксплуатации должны соответствовать Правилам Технической Эксплуатации Электроустановок Потребителей до 1000В.
Внимание, оборудование включать в электрическую сеть только после двухчасовой выдержки в нормальных условиях.
Принцип технологии термопереноса
Для переноса изображения на кружку или другой материал с полимерным покрытием, зеркальное изображение предварительно распечатывается на специальной бумаге на струйном или лазерном принтере. Затем бумага с изображением фиксируется (обычно с помощью термоскотча) на кружке, или другом объекте, после чего нагретая поверхность пресса прижимает бумагу к объекту переноса и краситель переходит с бумаги на его поверхность.
Характеристики
Рабочее напряжение: 220-240В, 50/60 Гцx
Номинальная мощность: 350 Вm (max)
Диапазон температуры: 0~400ºF
Диапазон таймераl: 0~999 сек
Рабочий диапазон температуры 200 - 370 ºF
Нагревательный элемент на диаметр кружек 75-90 мм, высотой до 115 мм
Вес: 6 Кг
Упаковочные габариты: 380х340х330 мм
1. Цифровая система управления температурой нагрева и временем.
2. Компактный и элегантный дизайн.
3. Цифровая LCD панель, обеспечивающая простоту и удобство задания рабочих режимов.
4. Применяемая в термопрессах специальная эластичная термостойкая резина обеспечивает равномерность давления и прогрева если оборудование не используется, должно выключаться.

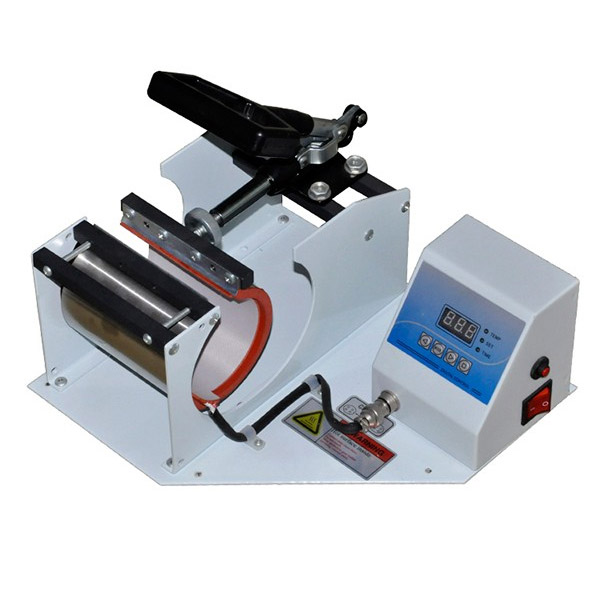

Состав
1. Рычаг привода пресса
2. Крепёжные болты термоэлемента
3. Контроллер
4. Термоэлемент
5. Винт регулировки давления
Подготовка к работе
1. Включить вилку питания в розетку 220 В.
2. Вставить объект в нагреватель, зажать, при необходимости повернуть винт регулировки давления позиция 5 (в кружечном прессе давление регулируется винтом 5).
3. Включить кнопку питания. При этом на панели управления через 3 секунды высветится текущая температура красным цветом.
4. Установите температуру и время в соответствии с таблицей (параметры указаны ориентировочно, для конкретных условий определяются опытным путём)
|
Процесс
|
Температура холостого хода º F/ºC
|
Рабочая температура º F/ºC
|
Время ( секунды)
|
|
Одна кружка
|
230/110
|
350/165
|
15
|
|
Серия кружек
|
325/163
|
350/165
|
20
|
Установка температуры и времени на панели управления
1. Уменьшение,
2. MODE,
3. Увеличение,
4. Исполнение,
5. Сигнальная лампочка,
6. Экран.
1. Нажать кнопку MODE один раз; при этом средний индикатор загорается красным цветом. Нажимать кнопки PLUS или MINUS для установки температуры холостого хода.
2. Нажать кнопку MODE еще раз; при этом первый и второй индикаторы загорятся красным цветом. Повторить процедуру установки рабочей температуры.
3. Нажать кнопку MODE в третий раз, при этом второй и третий индикаторы загорятся красным, после чего установите время процесса сублимационного переноса изображения.
4. Нажать кнопку MODE в четвертый раз; при этом все лампочки погаснут, это означает, что машина готова к работе.
5. Температура холостого хода может меняться в диапазоне 200°F ~ 380°F ; время в диапазоне 0~999 sec.
(Визуальным критерием правильного подбора температуры и времени процесса термопереноса являетсяч цвет термотранственной бумаги после переноса изображения. Цвет бумаги должен стать светлокоричневым со стороны, противоположной изображению. Если цвет бумаги темнее , то время необходимо уменьшить, если цвет бумаги белый, время необходимо увеличить).
Работа
1. Установите нагреватель, соответствующий формату кружки.
2. Включите кнопку питания и убедитесь, что индикатор включения загорелся красным цветом. Установите соответствующую температуру и время. При достижении рабочей температуры для данного формата кружки, она будет поддерживаться автоматически.
3. Отрегулируйте давление с помощью регулировочного винта позиция 5. Соблюдая меры предосторожности, не прикасаясь к нагревателю, установите кружку с бумагой. Следите за тем, чтобы край кружки располагался на 2-3 мм от края нагревательного элемента.
4. Дождитесь звукового сигнала окончания процесса. Выключите питание, извлеките кружку и осторожно, чтобы не обжечься снимите бумагу. Процесс завершен.
Замена нагревательного элемента
Одключите силовой кабель электро питагия кружечного пресса от розетки.
Отключите кабель кружечного термоэлемента от блока управления.
Извлеките термоэлемент и произведите замену в обрат ном порядке.
Подключите силовой кабель электропитания.
Проблемы и методы их устранения
|
|
Проблема
|
Причина
|
Устранение
|
|
1
|
Не светится дисплей после включения.
|
Нет напряжения или повреждена розетка.
|
Поменяйте розетку
|
|
2
|
Нет нагрева.
|
Нагреватель перегорел.
|
Замените нагревательный элемент
|
|
3
|
Если треснула кружка
|
Термоудар или сильный прижим
|
Предварительно прогрейте кружку и уменьшите
прижим
|
|
4
|
Бледные цвета
|
Недостаточная температура или время
|
Увеличьте температуру и время нагрева
|
|
5
|
Размыто изображение
|
Растекание краски из-за перегрева
|
Уменьшите время или температуру
|
|
6
|
Изображение частично размыто
|
Недостаточный или не равномерный прижим
|
Увеличьте силу прижима или замените кружку с кривой поверхностью
|
|
7
|
Яркий цвет, изображение размыто.
|
Перегрев или передержка
|
Подберите температуру и время нагрева
|
|
8
|
Если треснула кружка
|
Термоудар или сильный прижим
|
Предварительно прогрейте кружку и уменьшите
прижим
|
Условия гарантии
1.Настоящие гарантийные обязательства не распространяются на неисправности следующих компонентов устройства: предохранители, соединения всех видов, лампочки (диоды), гибкие (эластичные) компоненты, корпус, насадки, фильтры, нагревательные элементы.
2.Гарантийные обязательства не применяется к неисправностям, возникшим по причинам: нормального износа; механического воздействия на корпус устройства (удары, столкновения, потертости и прочее); попадания влаги на устройство; нарушения условий эксплуатации; неправильной диагностики, проведения простых операций по обслуживанию и ремонту не квалифицированными специалистами; использования устройства не по назначению; внесения в конструкцию устройства изменений в том числе замены материалов оборудования и внесения изменений во внешний вид устройства без нашего согласия; несоблюдения мер безопасности при транспортировке устройства.
3. Гарантийные обязательства распространяются только на устройства, приобретенные в нашей компании.
4. Наша компания не несет ответственности за ожидаемый результат производства продукции на данном оборудовании.
5. Наша компания не несет ответственности за несчастные случаи, связанные с эксплуатацией устройства.
Рекомендации ухода за оборудованием
1. Оборудование необходимо содержать в чистоте, периодически протирать поверхности термоэлементов спиртом в выключенном охлажденном состоянии.
2. Периодически смазывать тонким слоем масла поверхности скольжения, предварительно удалив старую смазку.
